Mengganti PWM SMPS Speaker Yamaha DBR15

Speaker aktif atau speaker kontrol Yamaha DBR series menggunakan power amplifier class D, dimana untuk power supply-nya menggunakan SMPS jenis HB (half bridge), yang terintegrasi di satu board dengan rangkaian power amplifier. Kontrol PWM menggunakan IC L6599AD, dengan banyak sekali sensor proteksi, seperti sensor over voltage pada tegangan tinggi (69V DC untuk seri DBR15), sensor suhu pada area mosfet power supply, sensor error amplifier, sensor under voltage, dan sebagainya.

Sayangnya untuk segi pendinginan mosfet baik power supply maupun power amplifier menurut saya sedikit kurang maksimal karena menggunakan thermal pad karet cukup tebal, bukan pasta termal yang menempel langsung ke heatsink, sehingga pembuangan panas menurut saya kurang maksimal.

Kasus yang saya tangani kali ini adalah mosfet power supply jebol sampai meratakan rangkaian PWM, IC L6599AD jebol, banyak resistor terbakar dan sebagainya. Sialnya mendapatkan IC L6599AD yang asli cukup sulit, kebanyakan yang dijual adalah KW, saya sempat beli dua kali dan semuanya gagal, seperti PWM tidak keluar, atau jomplang jauh antara HO dan LO.

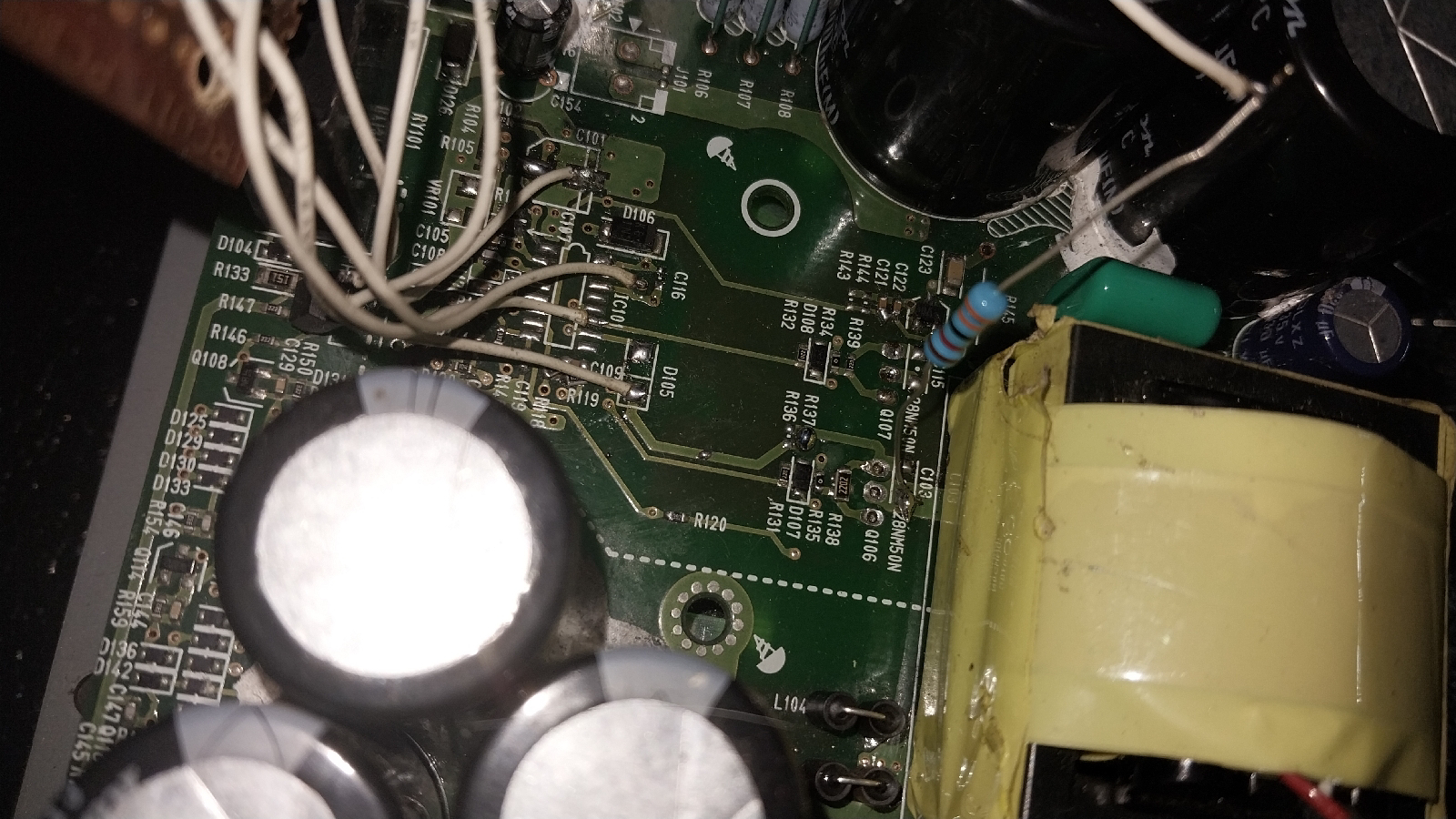

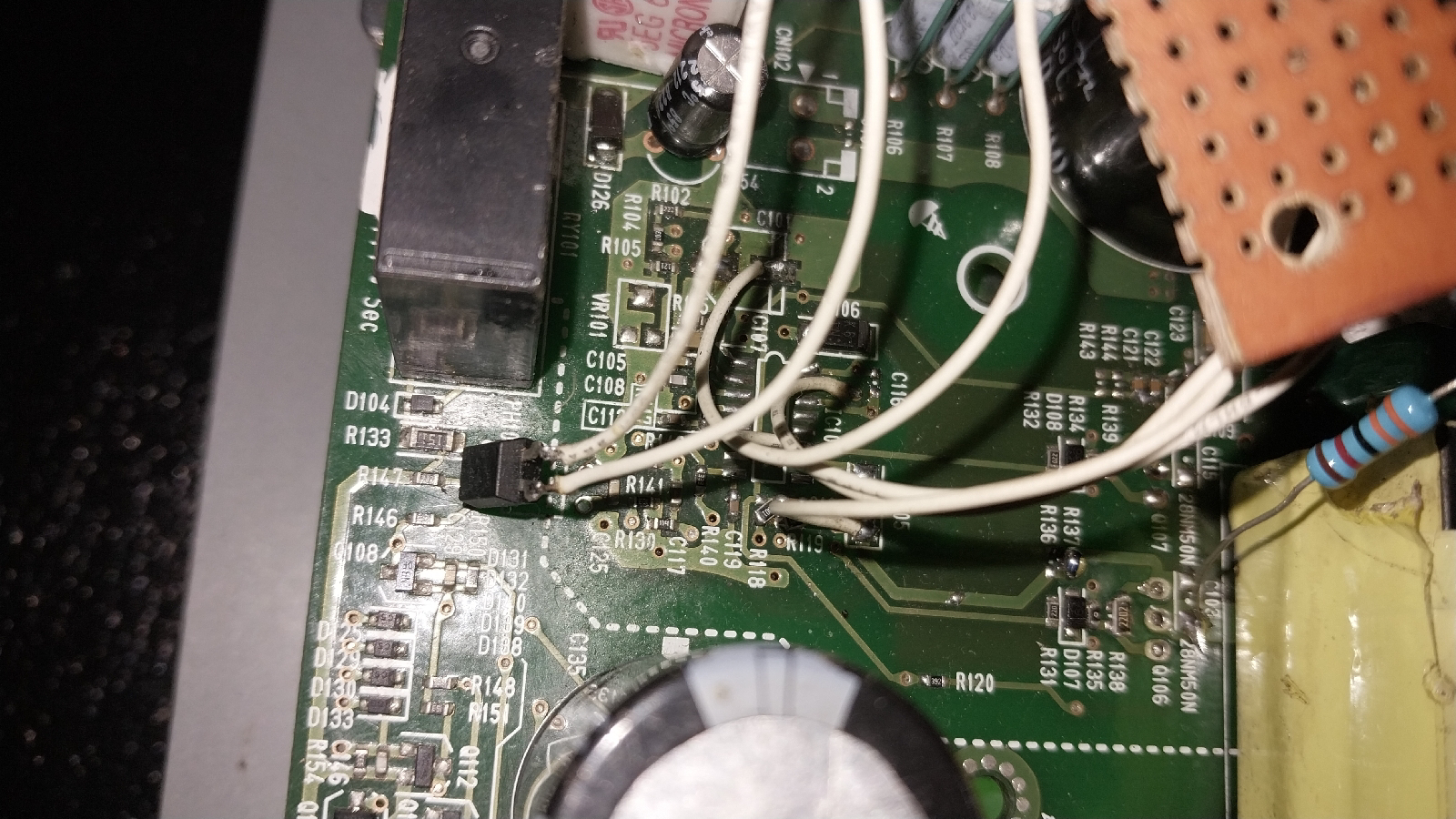

Untuk mengatasi itu daripada buang-buang uang untuk mencari ic L6599 yang asli, saya memilih menganti rangkaian kontrol PWM dengan IC IR2153, rangakian dasarnya sangat simpel hanya perlu menambah transistor BC547 atau sejenisnya untuk menerima sinyal dari optocoupler agar sistem proteksi tetap bekerja kecuali sensor suhu.
